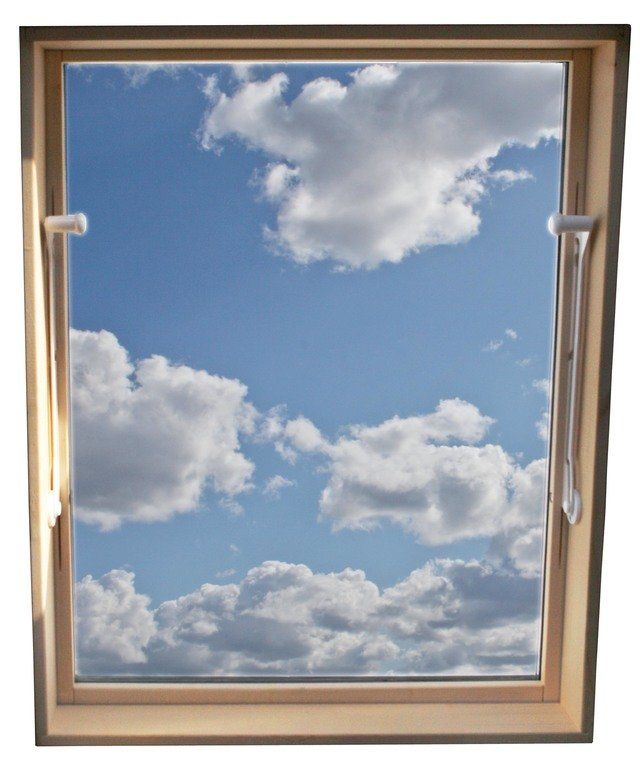

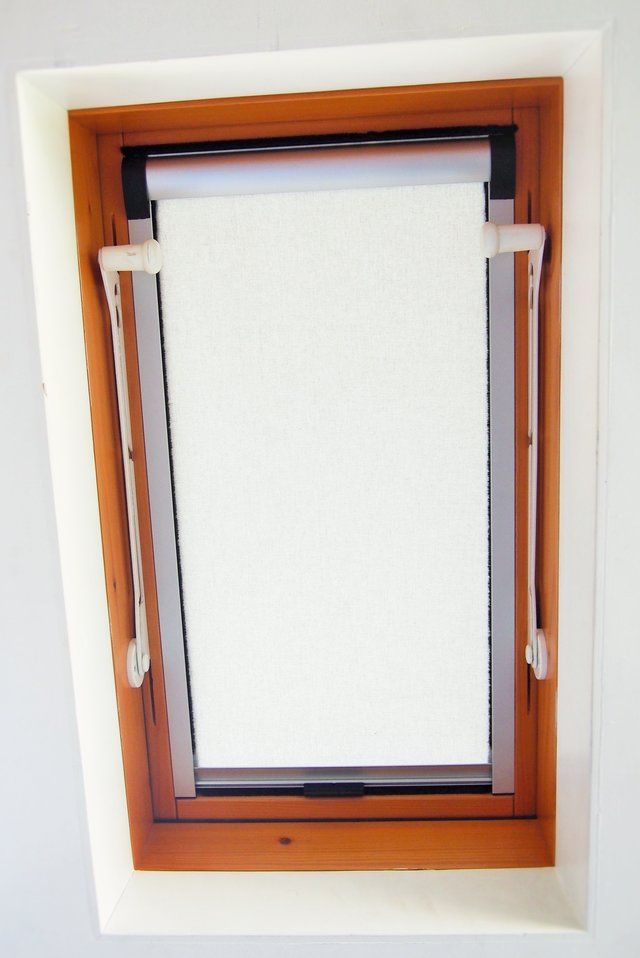

Sirio

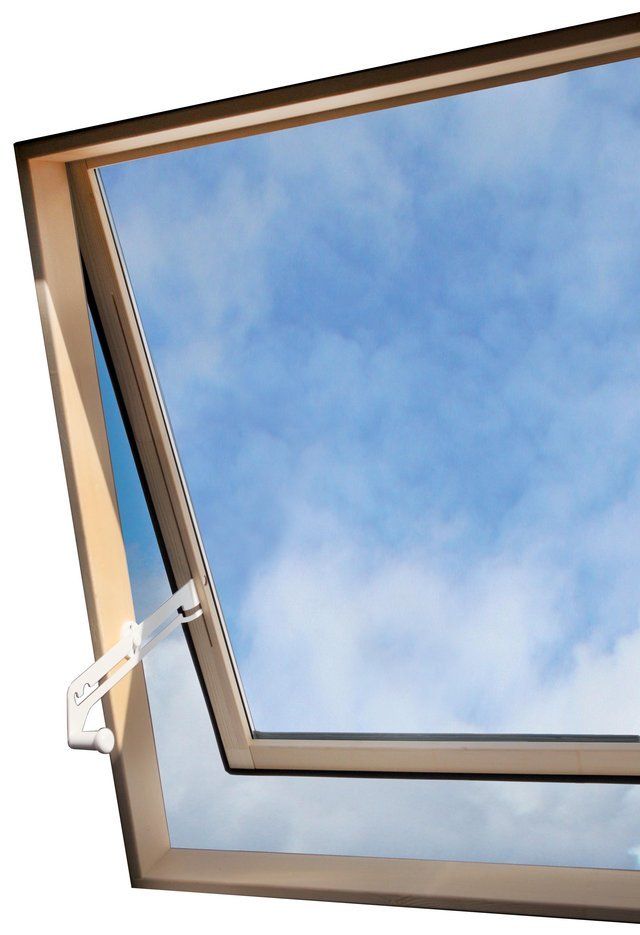

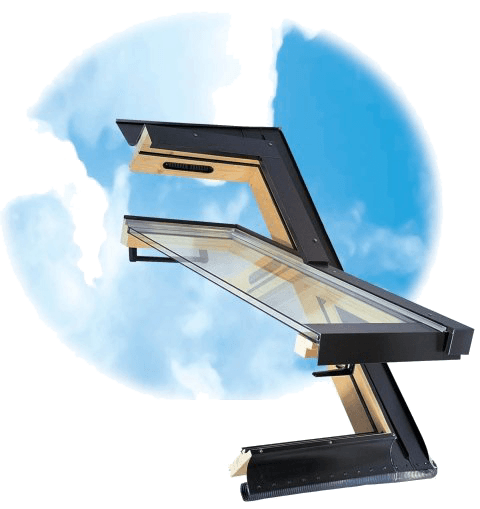

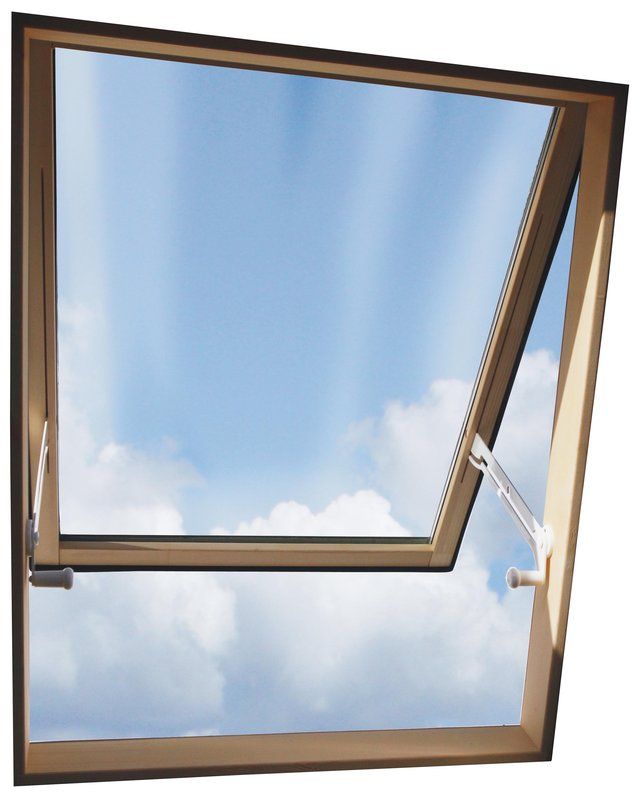

La claraboya modelo Sirio, con apertura proyectante/abatible, permite, gracias a las bisagras colocadas en la parte superior, que la hoja no se venza hacia el interior, creando un pequeño techo para poder salir y mirar el paisaje exterior. El modelo Sirio se ofrece en monobloque con unión preensamblada para una instalación fácil y rápida. La apertura de la claraboya se realiza a través de dos brazos laterales que corren sobre dos pomos colocados en el marco. Se fabrica con vidrio con cámara y se puede montar un vidrio térmico antigranizo. Sirio es la claraboya para ático económica más versátil y cómoda de la gama.

sirio

TIPO DE APERTURA

apertura calaraboya modelo LUNA
apertura calaraboya modelo LUNA

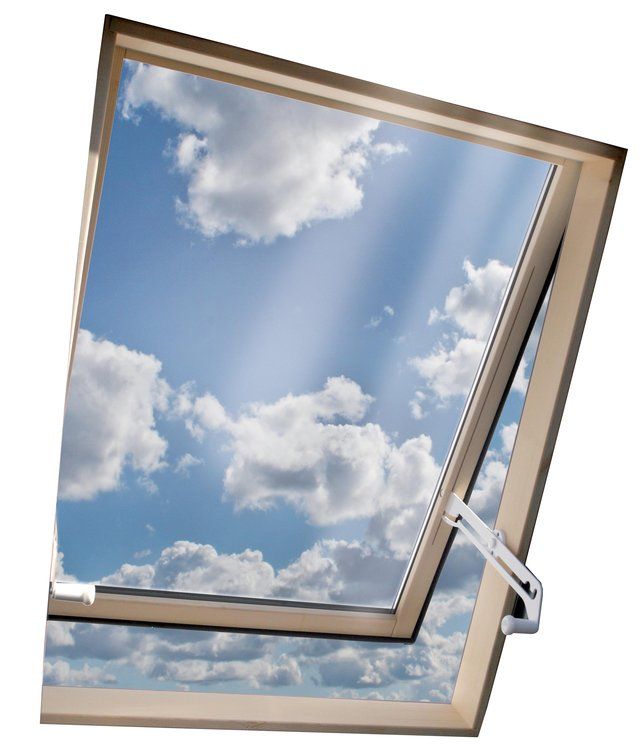

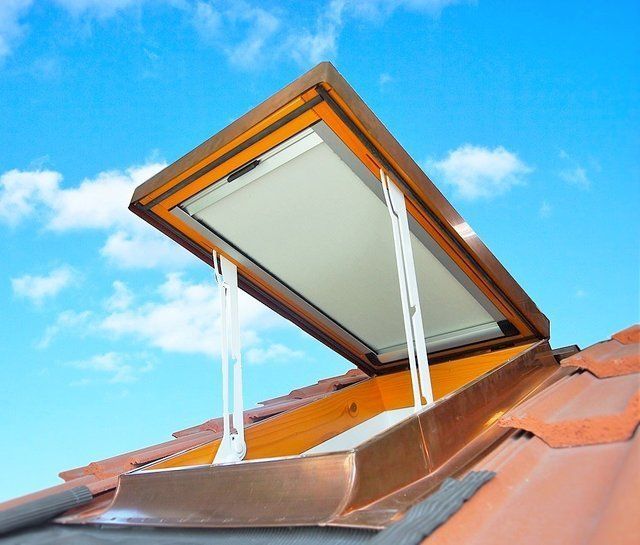

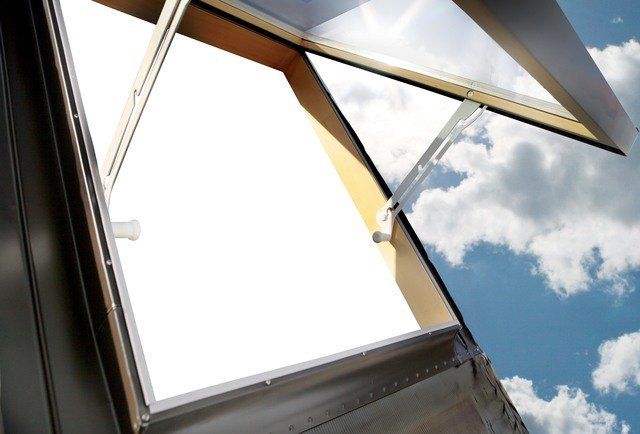

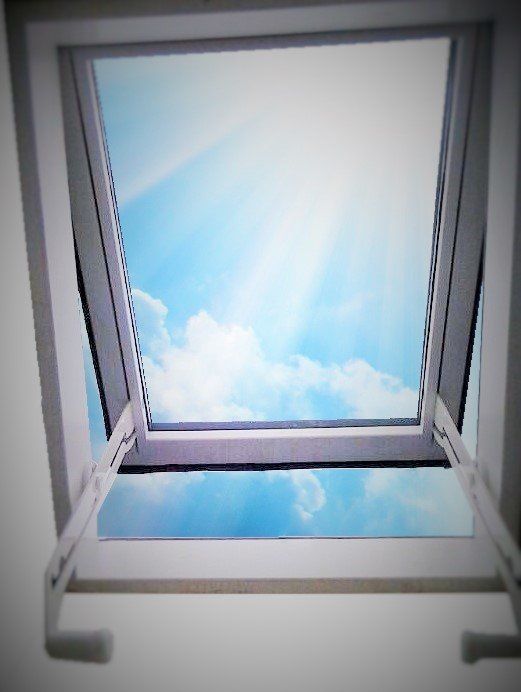

APERTURA TOTAL SIRIO

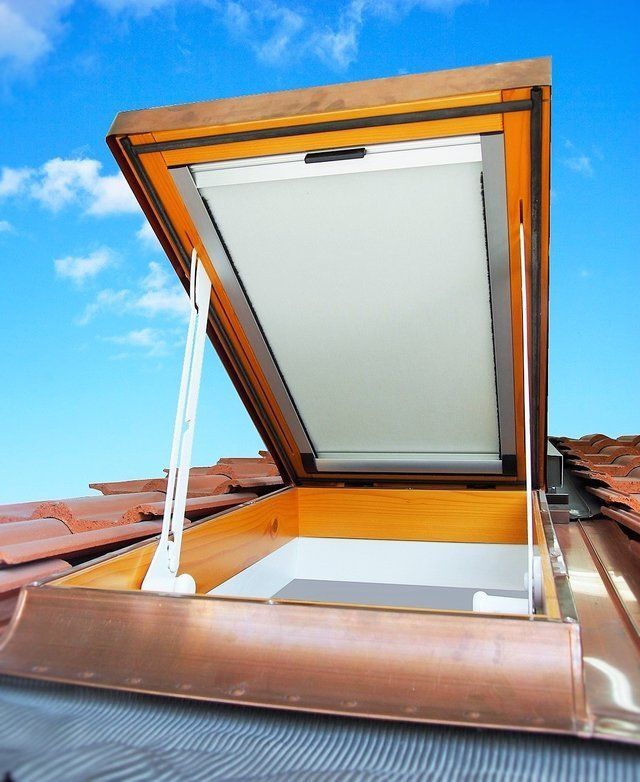

La apertura proyectante/abatible permite asomarse fácilmente al exterior y abatirla totalmente apoyándose sobre el techo, creando un paso practicable.

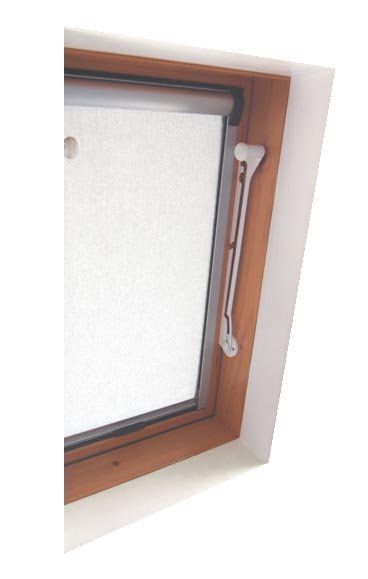

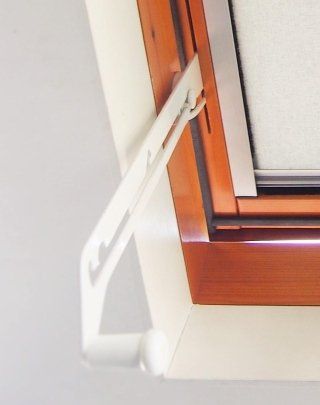

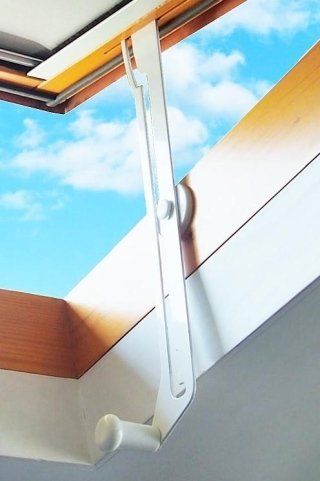

BRAZOS LATERALES

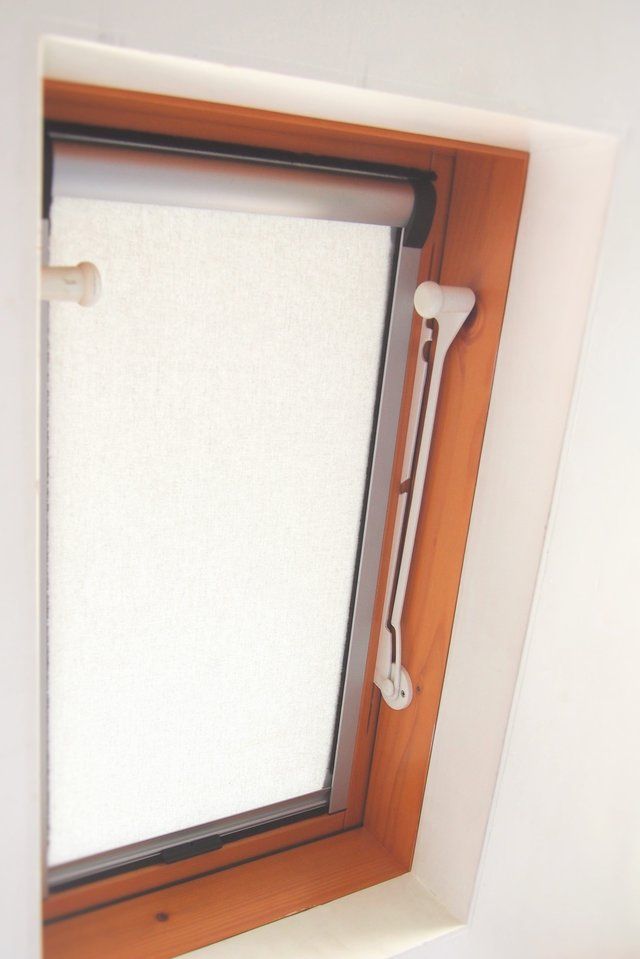

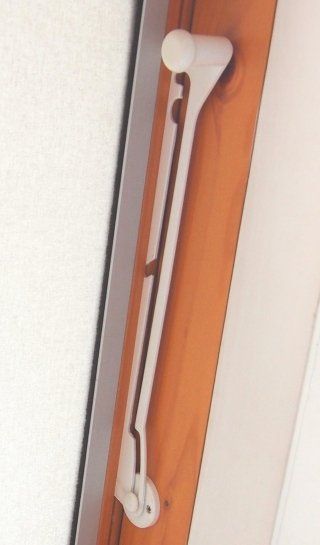

cierre

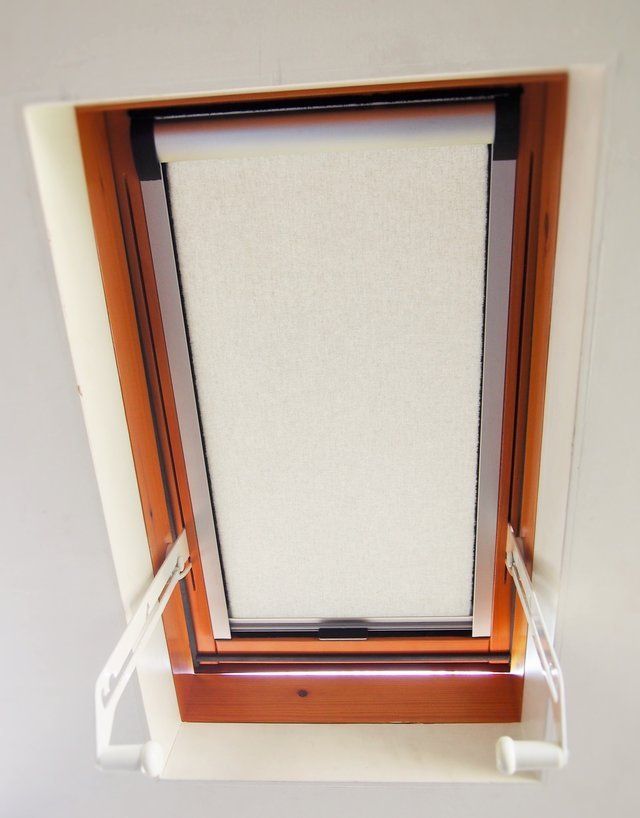

1) Posición brazos laterales en cierre claraboya

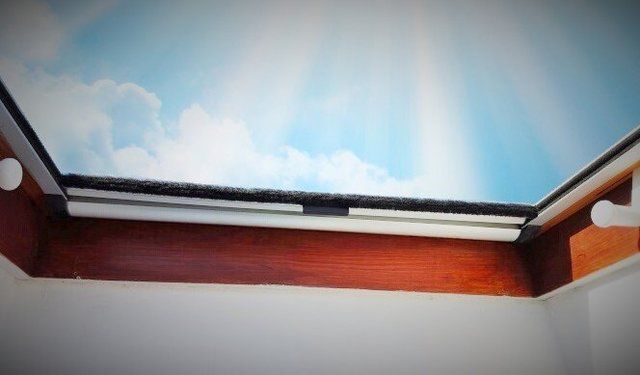

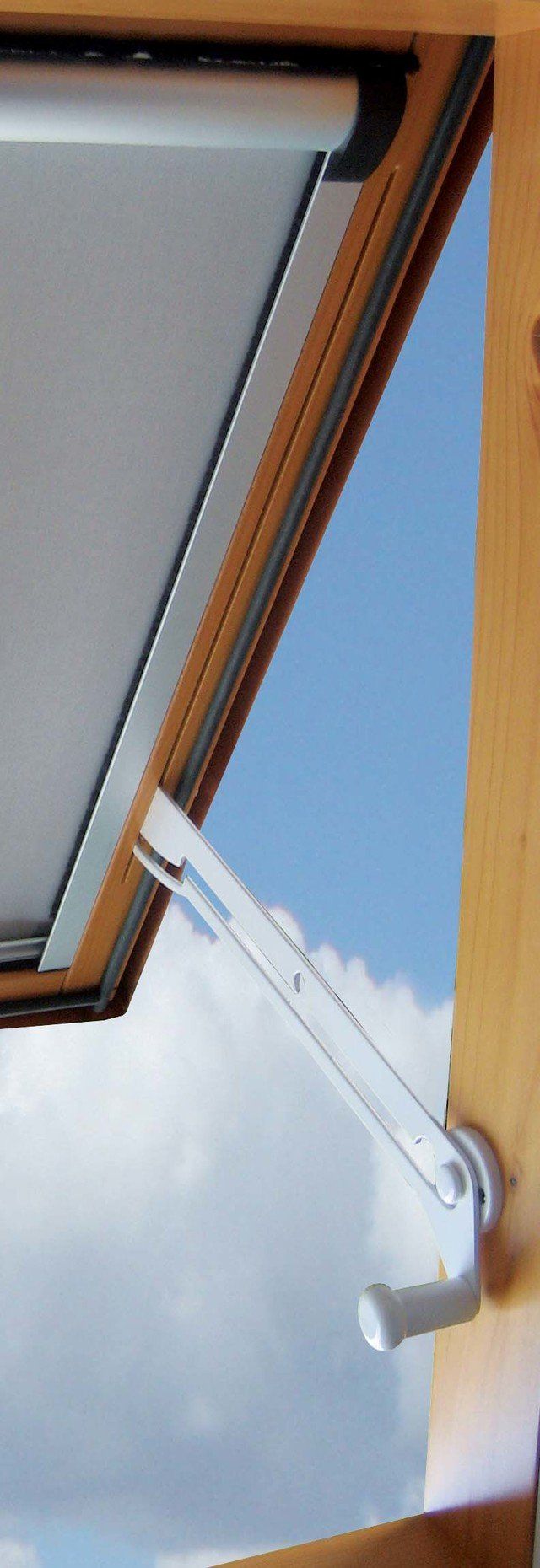

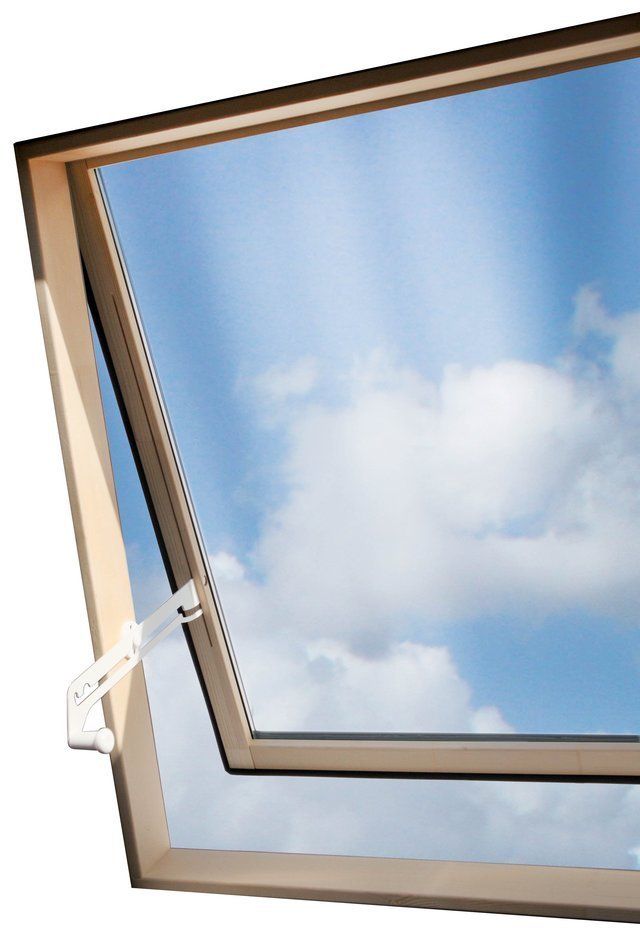

microventilación

2) Haciendo rotar los brazos hacia dentro se abre la claraboya y se llega al primer paso de apertura en microventilación.

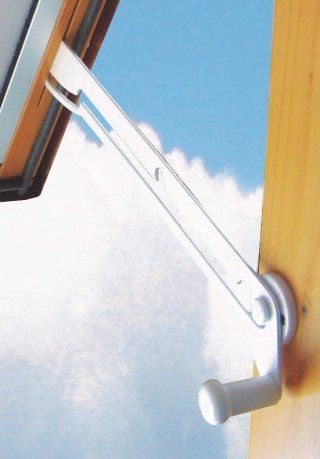

posición intermedia

3) Deslizando los brazos sobre el perno correspondiente fijado en el marco, y empujando hacia el exterior se bloquea la hoja en apertura de claraboya.

Posición intermedia a mitad de brazo

N.B. En las medidas 88x45 y 100x50 los brazos laterales son más cortos y no tienen la posición fija intermedia.

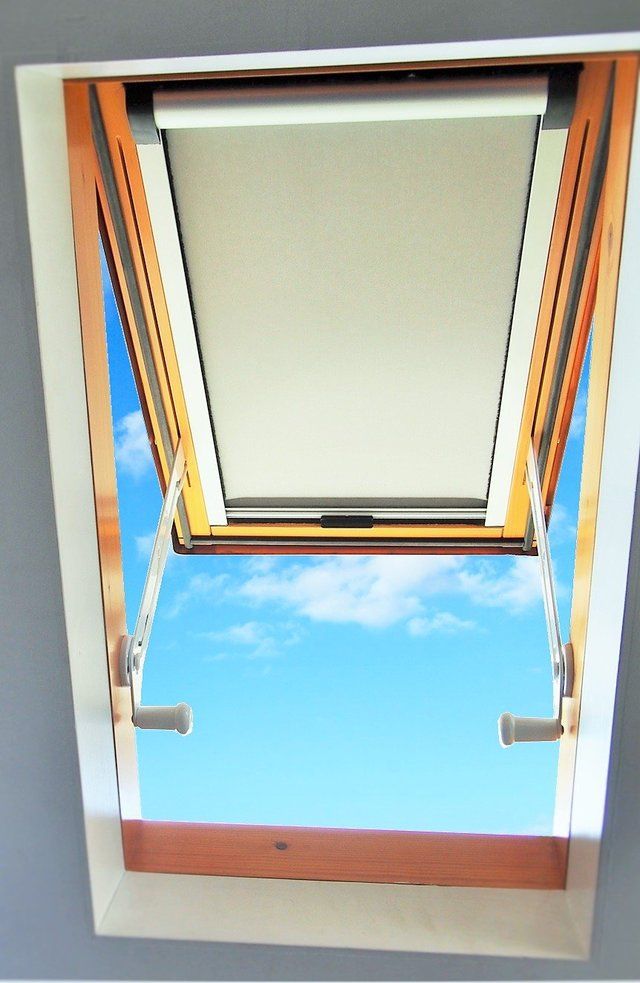

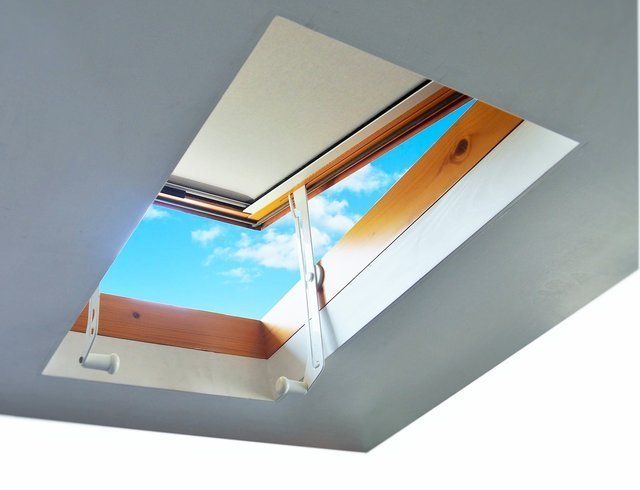

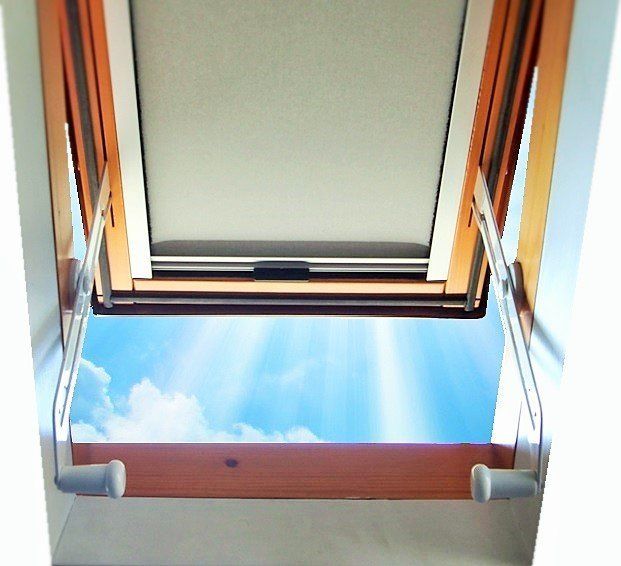

apertura máxima

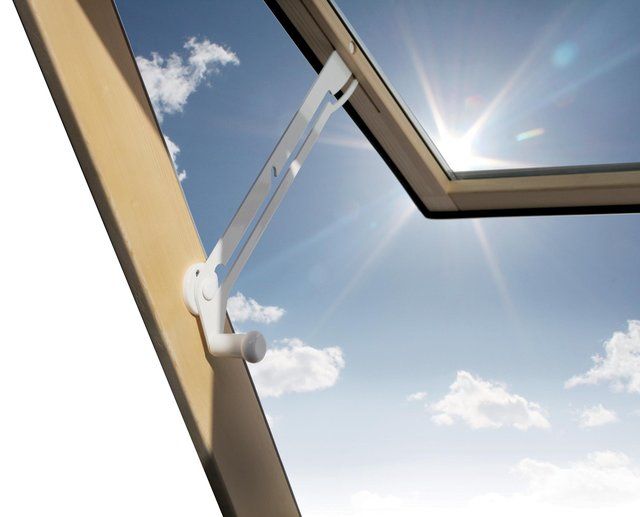

4) Empujando aún más los dos brazos utilizando el pomo situado en el extremo de la palanca se puede llegar a la máxima apertura, bloqueando la claraboya.

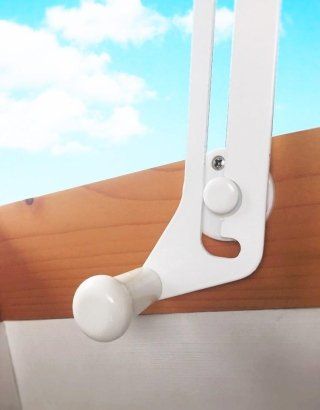

tirador brazo

5) En caso de desbloqueo para salir al techo, desenganchar los brazos del perno haciéndolo pasar por la ranura correspondiente.

APERTURA SÓLO DESDE EL EXTERIOR

APERTURA EXTERNA
APERTURA EXTERNA

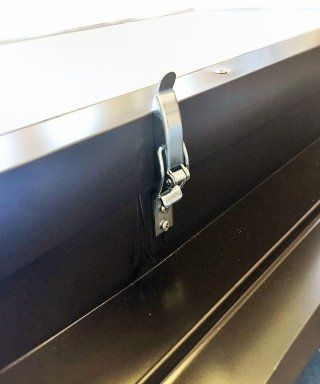

En el modelo SIRIO se puede colocar un dispositivo para permitir la apertura SÓLO desde el exterior sin brazos internos.

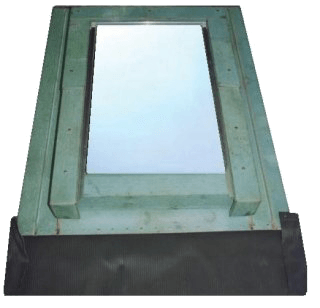

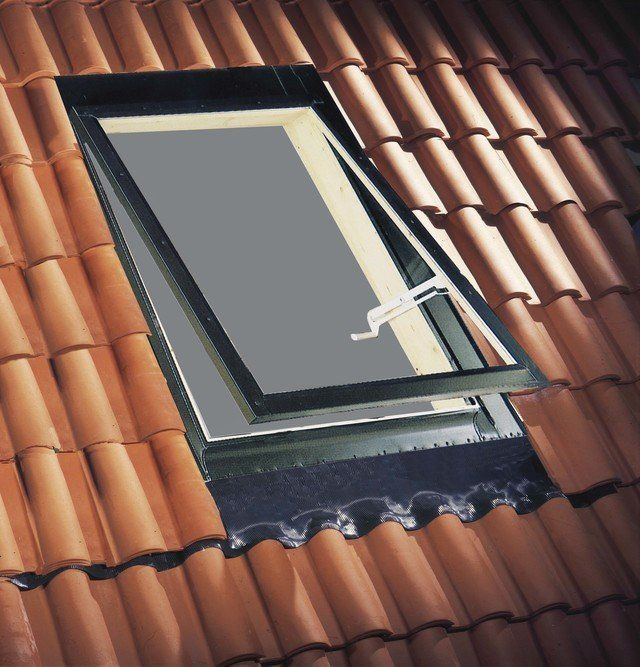

INSTALACIÓN

instalacion

Las claraboyas mod. SIRIO de Luxin se puede instalar a partir de pendientes de 8°.

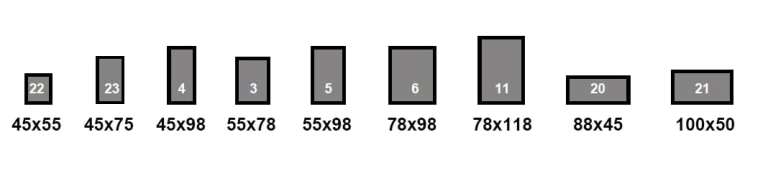

MEDIDAS ESTÁNDAR:

(N.B. medidas exterior marco base x altura)

medidas estándar

El modelo SIRIO se ofrece en 9 medidas estándar disponibles en almacén con entrega en 3-4 días desde la fecha del pedido.

a medida

Este modelo se realiza también a medida y en tamaños personalizados a petición del cliente, con entrega en aproximadamente 4-5 semanas desde la fecha del pedido.

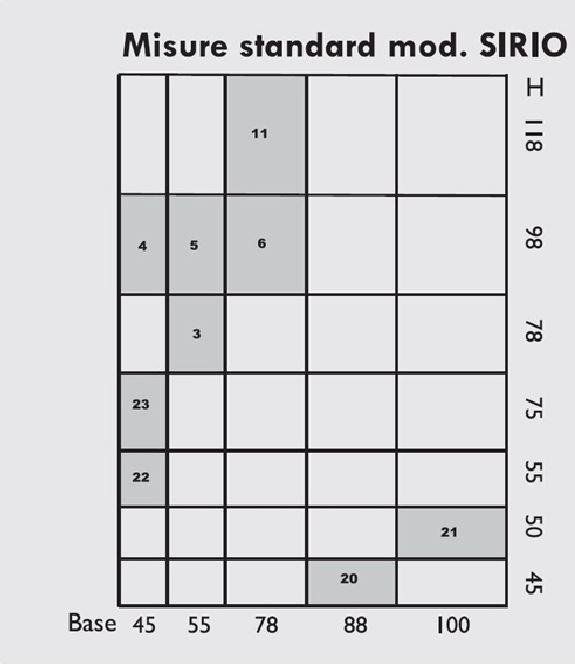

tabla medidas estándar modelo sirio

MEDIDAS COMBINADAS SEMIESTÁNDAR

(N.B. medidas exterior marco base x altura)

medidas combinadas
medidas combinadas

El modelo SIRIO se fabrica en varias medidas semiestándar denominadas medidas COMBINADAS, con entrega aproximadamente en 2-3 semanas desde la fecha del pedido

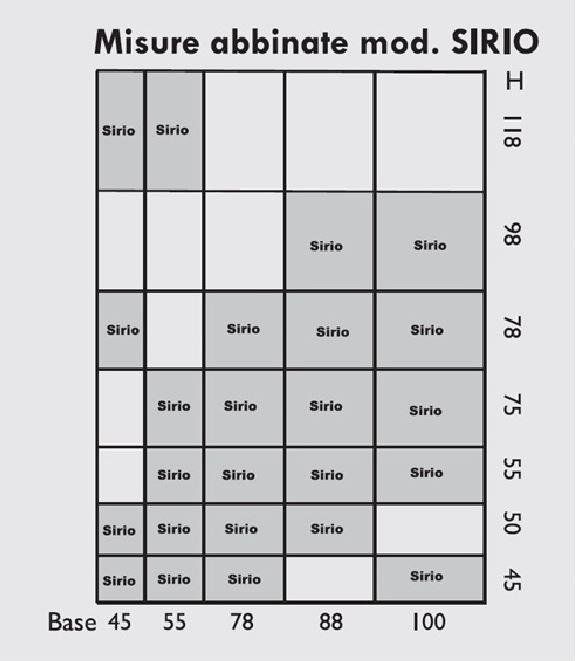

tabla medidas combinanadas modelo sirio

COLOR MADERA INTERIOR

pintura estándar

- no pintada de serie entrega inmediata

pinturas bajo pedido

- Colores bajo pedido disponibles listos en aproximadamente 2-3 semanas desde la fecha del pedido

ral a elección

posibilidad de pinturas según muestrario bajo pedido

con entrega en aproximadamente 2-3 semanas desde la fecha del pedido

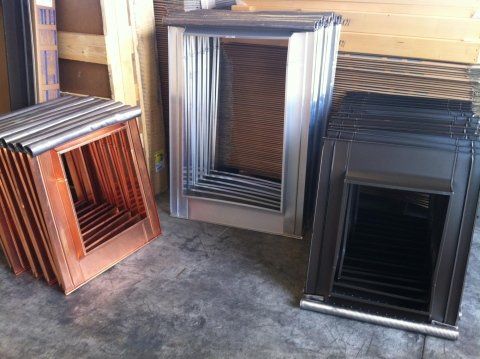

TAPAJUNTAS Y UNIONES EXTERIORES

uniones externas para ventanas claraboyas

Las uniones pueden ser de aluminio color marrón oscuro, de cobre natural o, bajo pedido, de aluminio natural.

En el extremo del tapajuntas, en su parte inferior, se coloca una cubierta ondulada moldeable para poder desmontar las tejas.

TAPAJUNTAS MONOBLOQUE

La ventana modelo B se suministra con el tapajuntas mobobloque preensamblado y con cubierta del marco para el flujo del agua de lluvia.

TAPAJUNTAS ESPECIAL

Bajo pedido se puede disponer de tapajuntas con colores especiales personalizados.

ACRISTALAMIENTOS INSTALABLES

acristalamientos instalables

Ug 1.6 Uw 2.3

Idóneo para zona climática A-B



Ug 3.0 UW 3.2

Adecuado para entornos no habitables

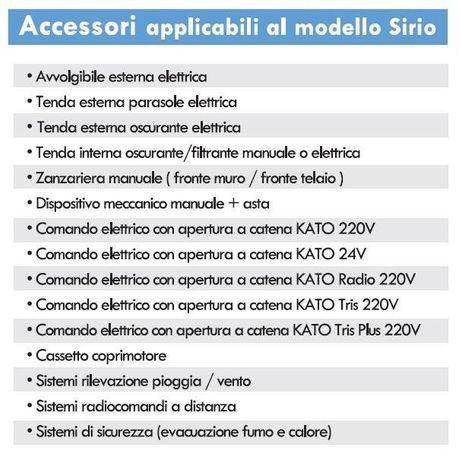

ACCESORIOS INSTALABLES

En el modelo SIRIO se pueden instalar los siguientes accesorios
