Modell XL

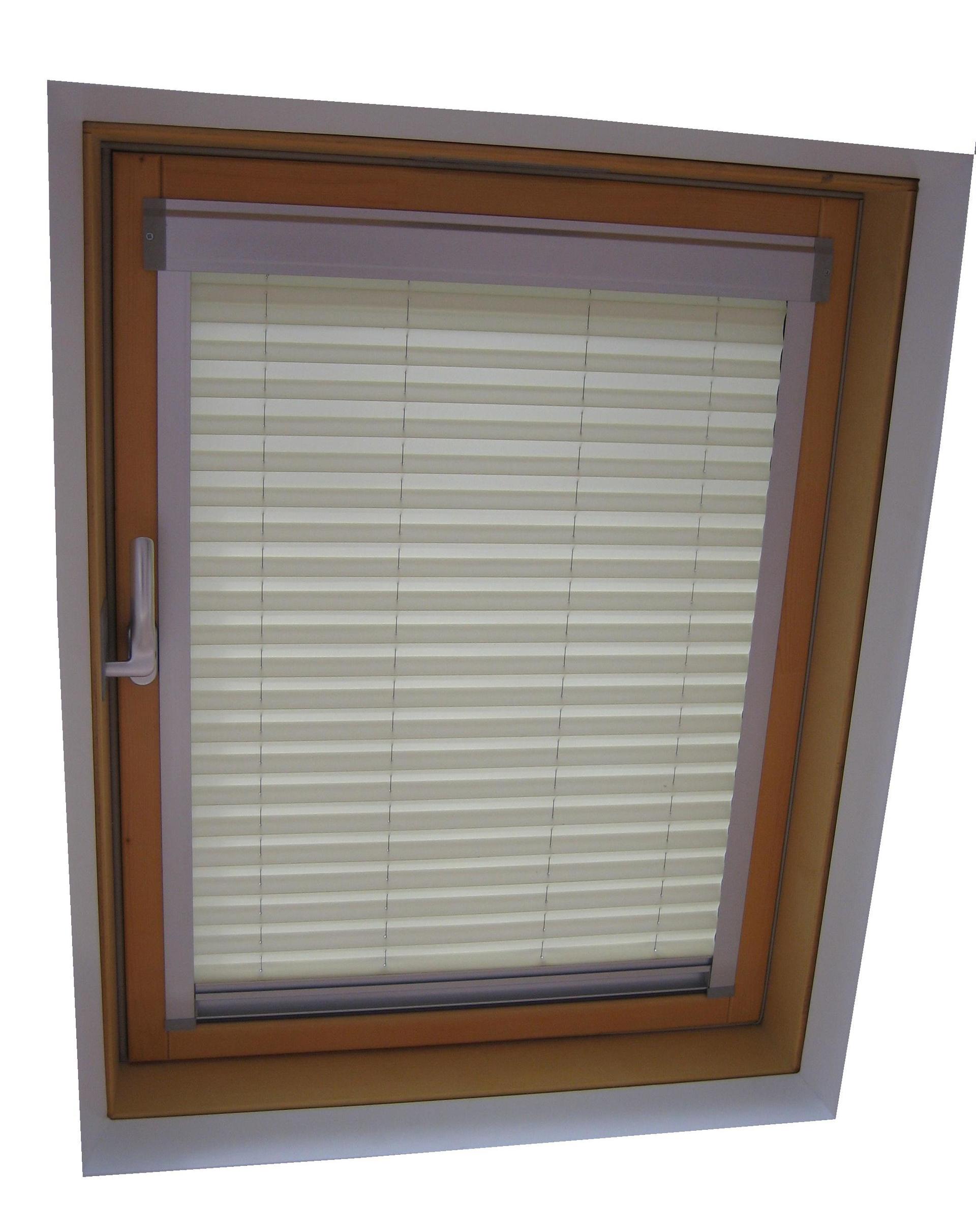

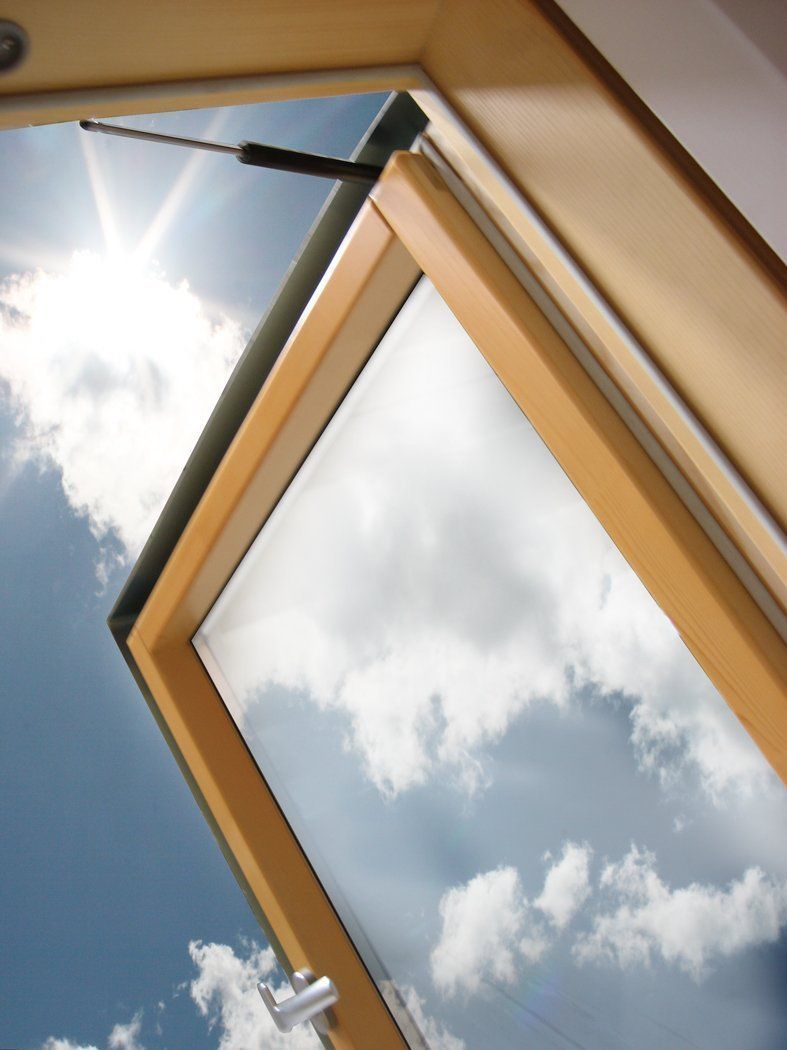

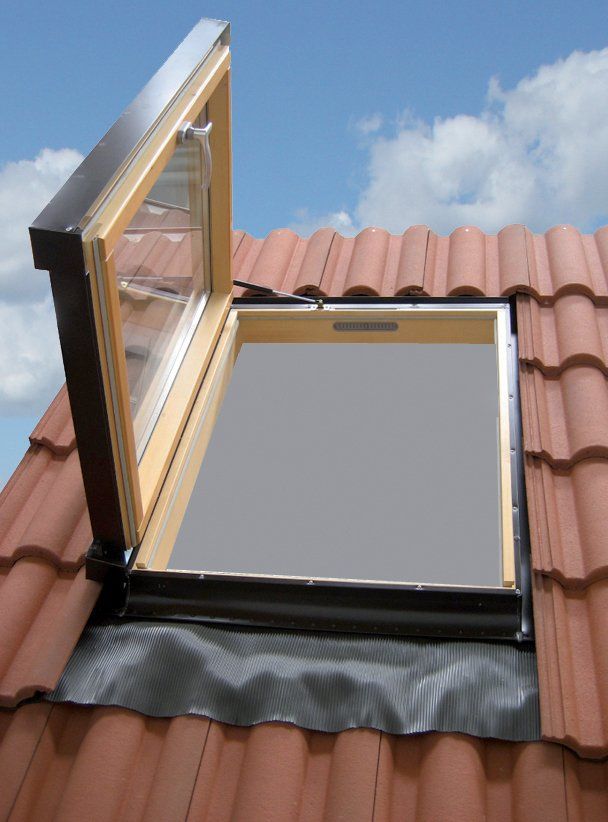

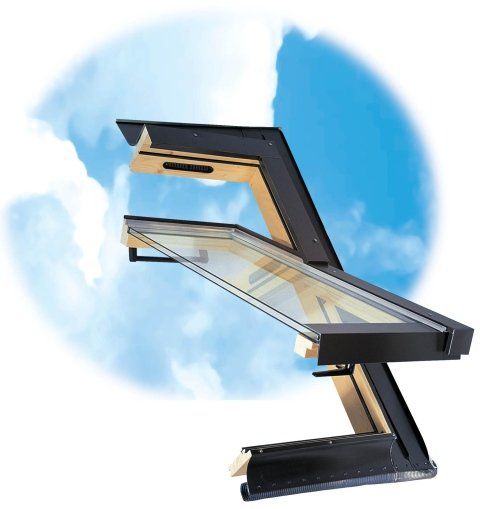

Dank der an der Seite angebrachten Scharniere steht das Fenster Modell XL mit Falt-Schiebe / Seiten-Öffnung nicht nach Innen über, wodurch ein einfacher Zugang nach Außen geschaffen und der gesamte innere Bereich des Rahmens genutzt wird. Das Modell XL wird als Monoblock mit vormontierter Verbindung geliefert, für einen einfachen und schnellen Einbau. Die Öffnung des Fensters beträgt 90° und wird durch einen Kolben unterstützt. Dieses Fenstermodell wird mit dem Handgriff an der Seite geliefert.

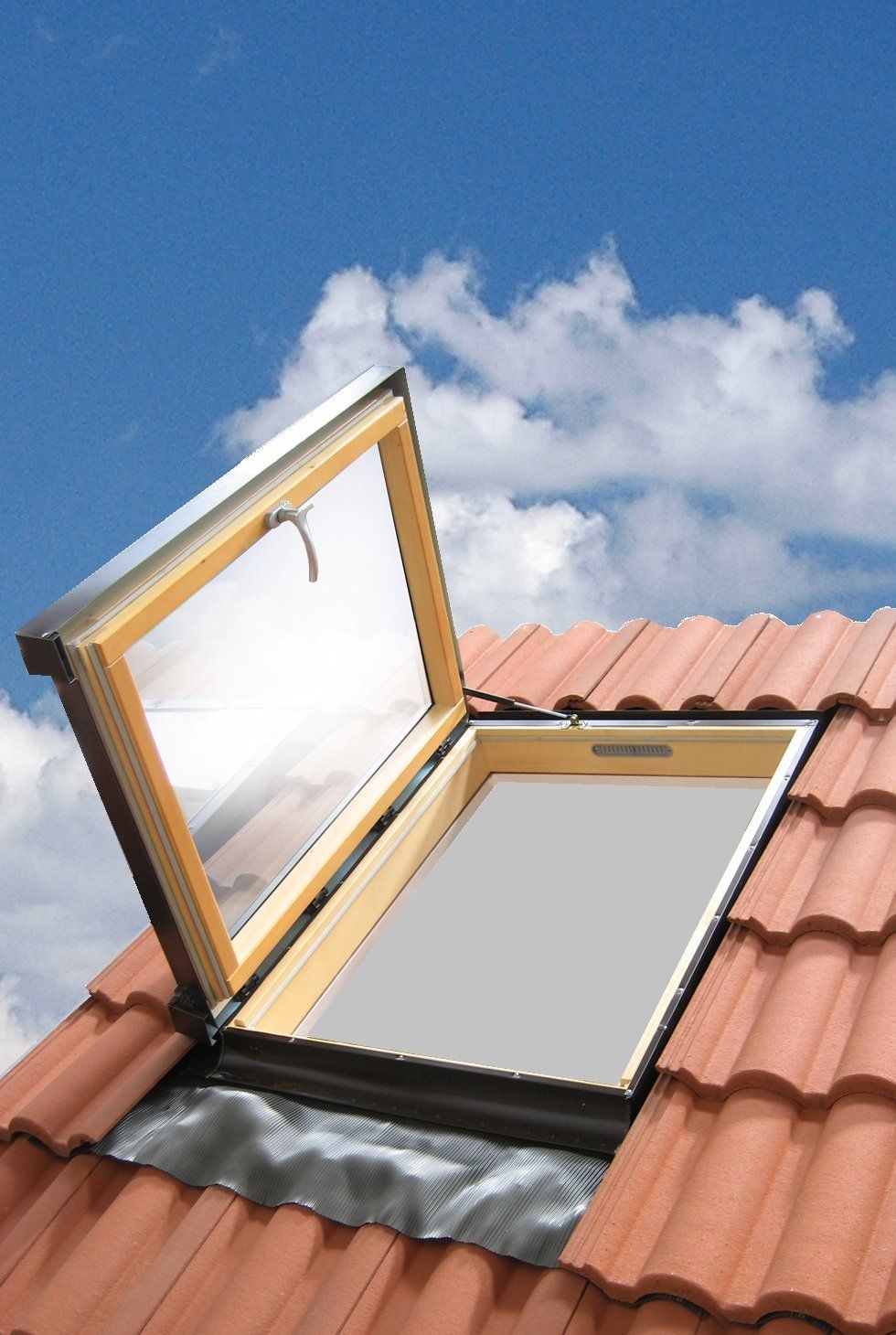

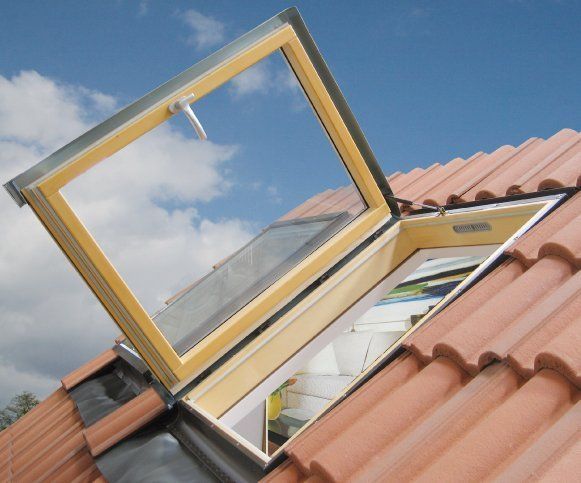

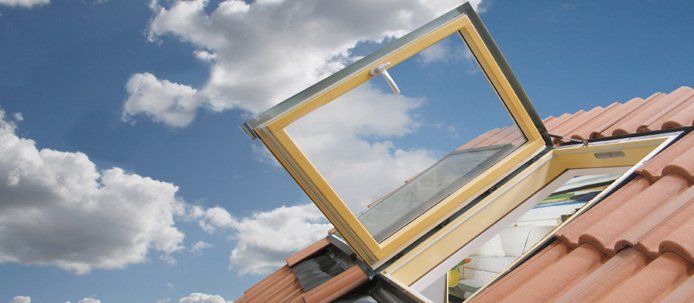

Mansardenfenster Modell XL

ART DER ÖFFNUNG

SEITENÖFFNUNG STANDARD

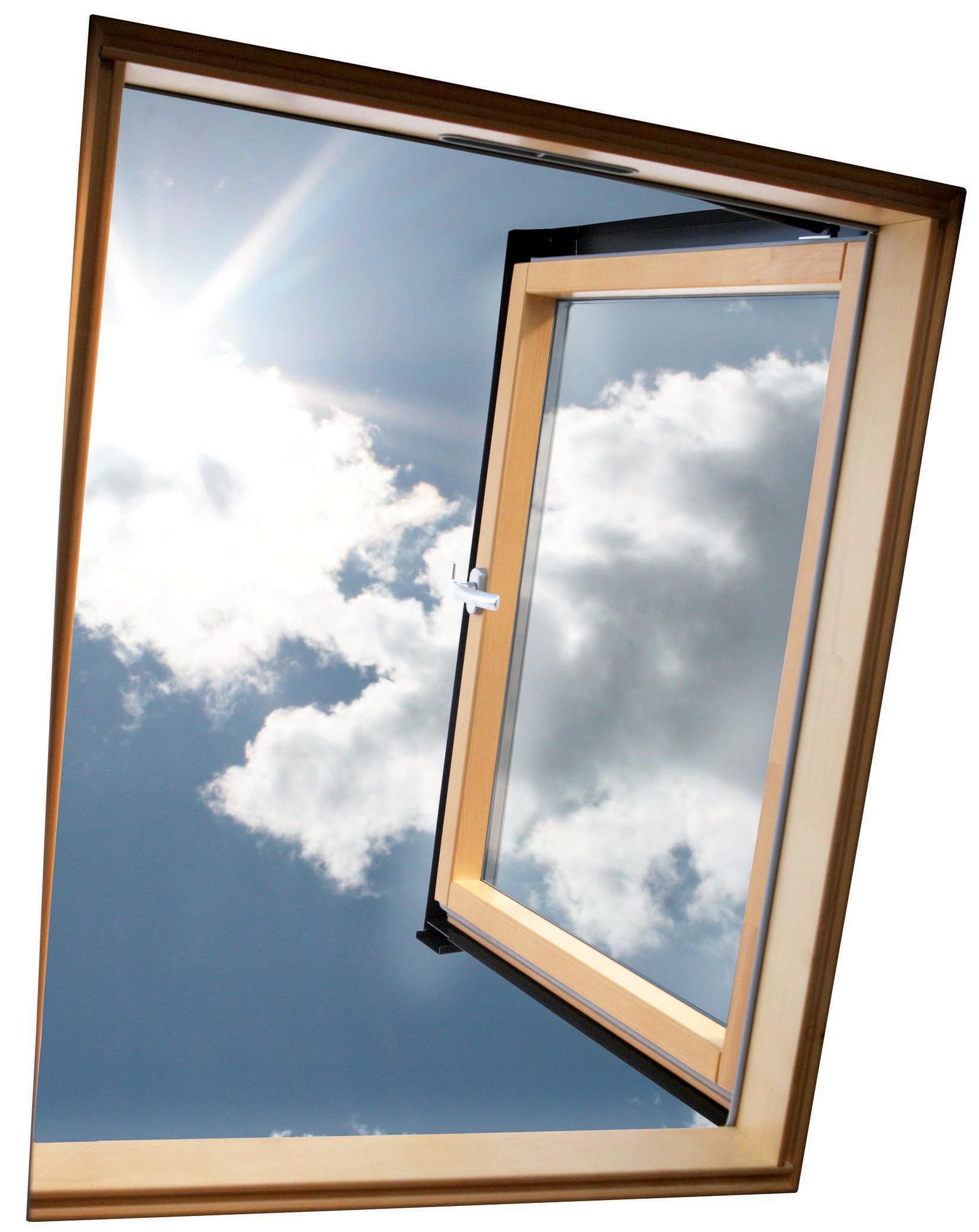

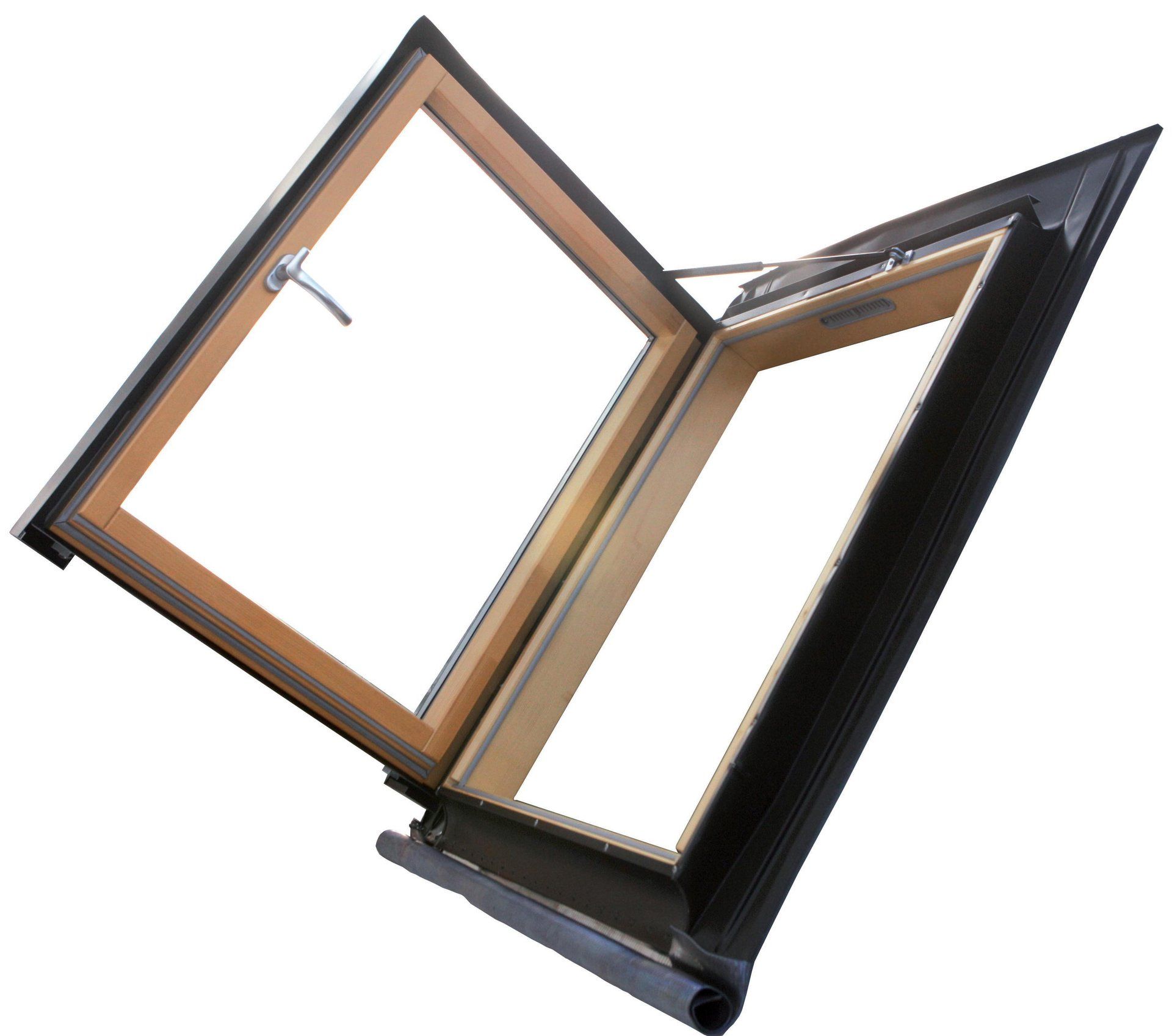

1 - Standard-Seitenöffnung drücken nach rechts und Griff links für einen einfachen Zugang an die Abdeckung

LINKES ANLEGEN FÜR DAS ANBRINGEN DER BRÜSTUNG

Rechte Öffnung Mansardenfenster XL Luxin

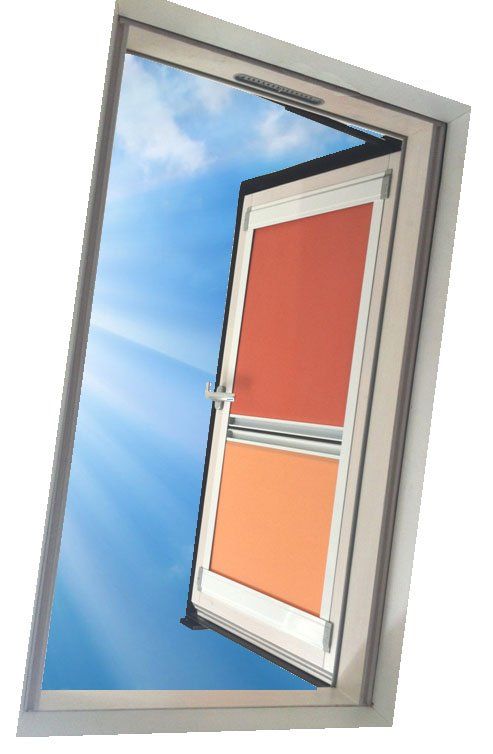

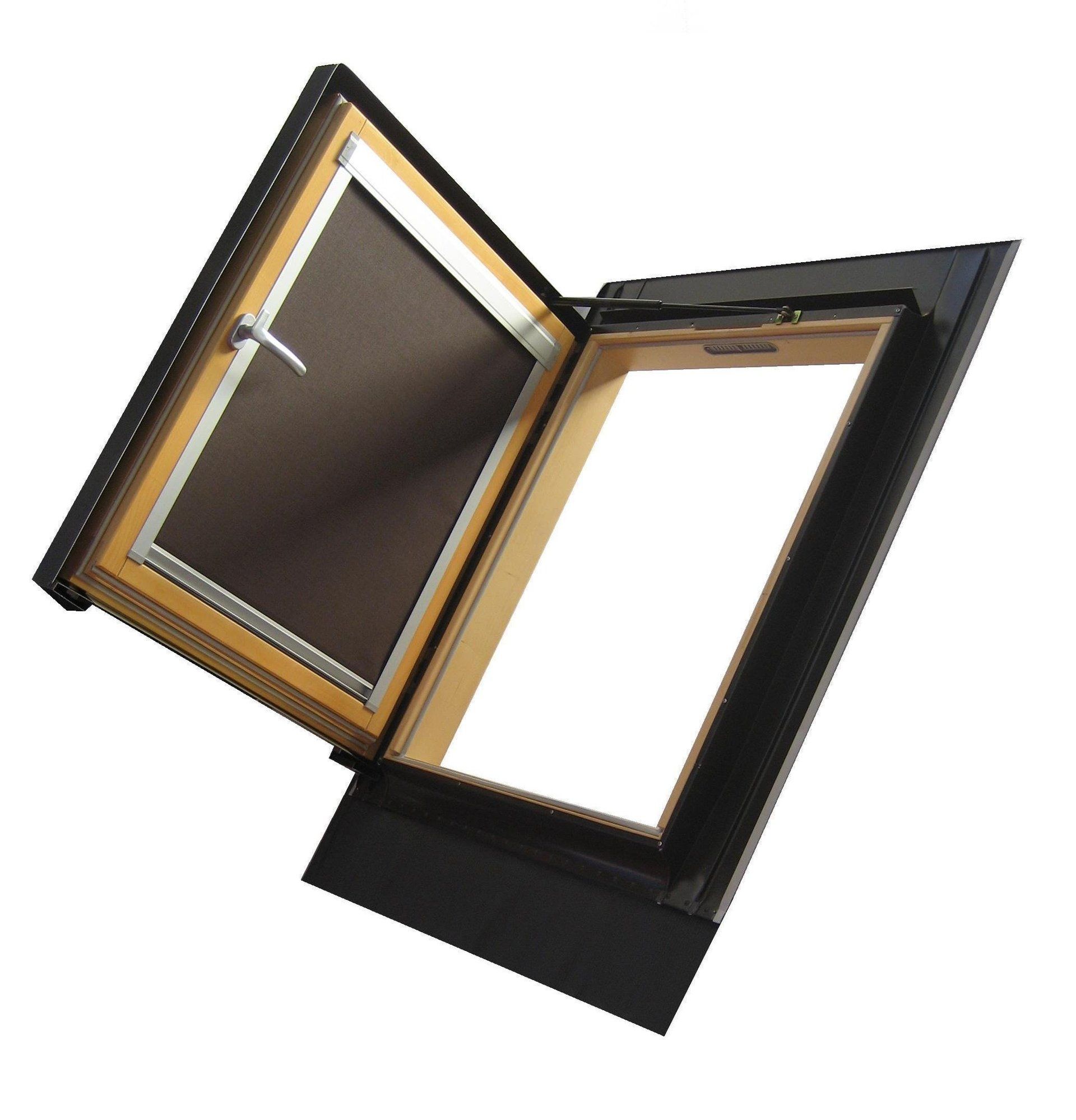

2 - Invertierten Seitenöffnung auf Anfrage Drücken nach links und Griff rechts für einen einfachen Zugang an die Abdeckung

RECHTES ANLEGEN FÜR DAS ANBRINGEN DER BRÜSTUNG

ÖFFNUNGSGRIFF

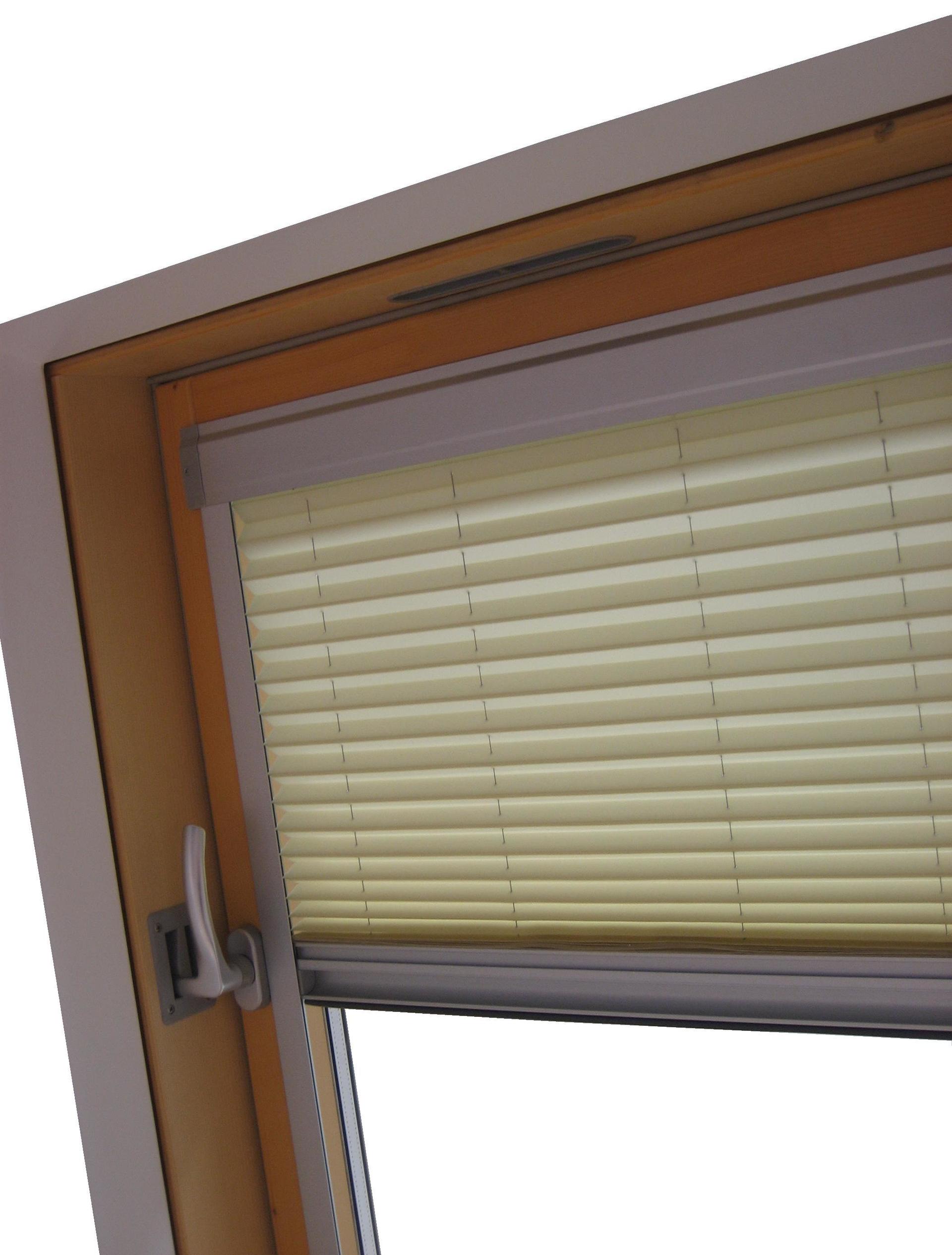

Bei den Fenstern von Luxin des Modells XL befindet sich der Handgriff auf der Seite des Flügels, was folgendes ermöglicht:

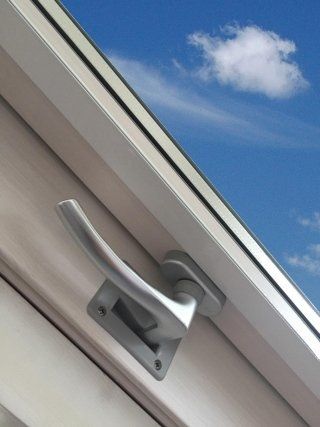

Griff bei geschlossenem Fensterq

1) Das Fenster mit gesichertem Flügel öffnen und hermetisch verschließen.

Griff bei geschlossenem Fenster.

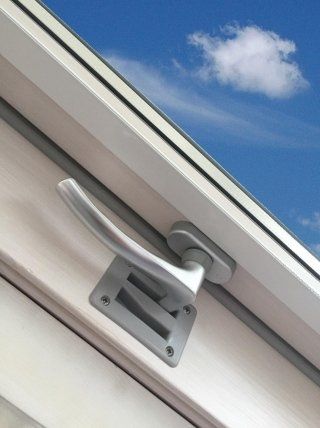

Fenster in Lüftungsstellung

2) Fenster blockiert und Flügel gesichert, aber in Lüftungsstellung.

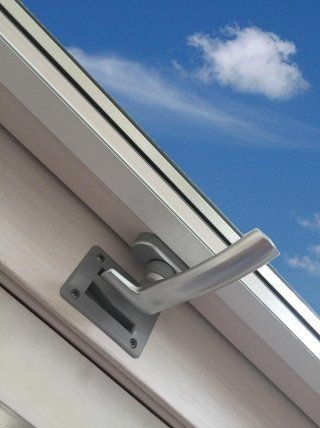

Handgriff bei geöffnetem Fenster

3) Handgriff bei geöffnetem Fenster

EINBAU

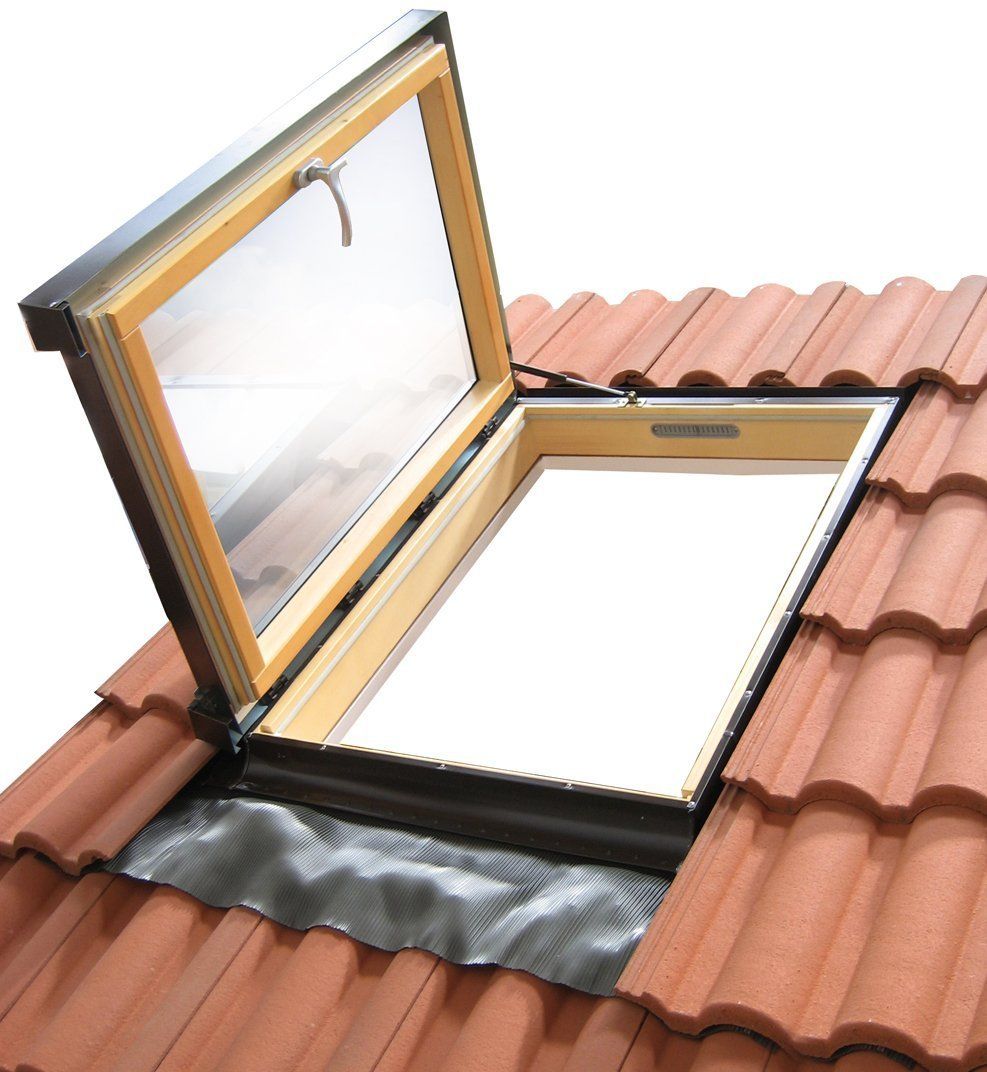

Einbau Fenster Modell XL

Das Fenster Modell XL kann mit einer Neigung ab 8° eingebaut werden.

Standard-Abmessungen

(Achtung, Außenabmessung Rahmen Basis x Höhe)

Maße Fenster Oberlichter Modell XL

Das Modell XL ist in 7 Standardgrößen ab Lager verfügbar, mit einer Lieferzeit von 3/4 Tagen ab Bestellung.

Fenster und Oberlichter nach Maß

Dieses Modell kann auch nach Maß angefertigt werden, mit individuellen Größen nach Kundenwunsch mit Lieferung in etwa 4/5 Wochen ab Bestellung

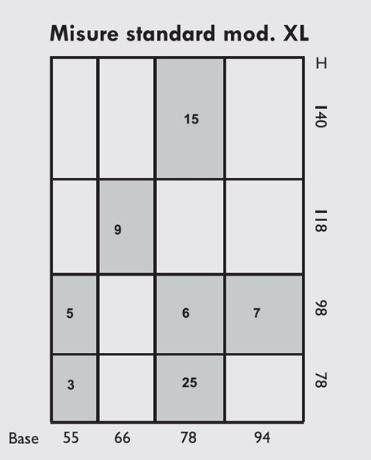

Standard-Abmessungen Mod. XL

FARBE HOLZ INNEN

Standard Lackierung

Natürliche Farbe Standard serienmäßig sofort lieferbar

Lackierungen auf Anfrage

Andere Farben auf Anfrage innerhalb von etwa 2/3 Wochen ab Bestellung verfügbar.

RAL-Farbton nach Wahl

Möglichkeit der Lackprobe auf Anfrage mit Lieferung etwa 2/3 Wochen ab Bestellung

KEHLEN UND ÄUSSERE VERBINDUNGEN

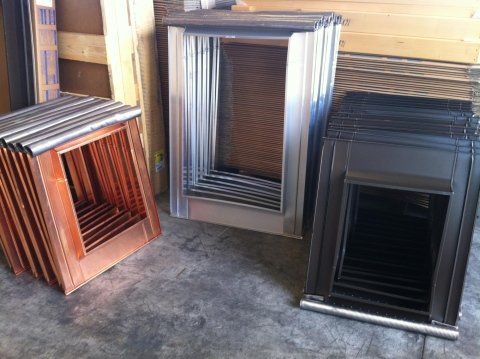

Äußere Verbindungen für Oberlichter

Die Verbindungen können aus dunkelbraunem Aluminium, natürlichem Kupfer oder auf Anfrage aus natürlichem Aluminium bestehen.

Am Ende der Kehle wird auf der Unterseite eine formbare plissierte Flügelscheibe geliefert, damit die Ziegel und Dachpfannen überstiegen werden können.

MONOBLOCK-KEHLE

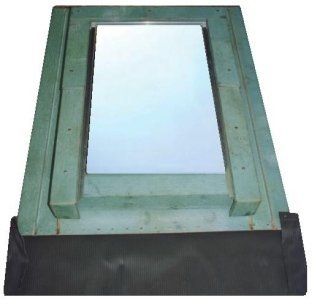

Das Fenster Modell XL wird mit einer vormontierten Monoblock-Kehle für die Abdeckung des Fensterrahmens geliefert, für den externen Abfluss des Regenwassers.

DETAIL KEHLE

Auf Anfrage sind Kehlen mit besonderen,

individuellen Farben erhältlich.

Einbaubare Verglasungen

Einbaubare Verglasungen

Ug 0,5 Uw 1,0 Geräuschreduktion = 36db

Geeignet für Klimazone: A B C D E F



Ug 0,7 Uw 1,1 Geräuschreduktion = 32dB

Geeignet für Klimazone: A B C D E F



Ug 1,0 Uw 1,4 Geräuschreduktion = 44db

Geeignet für Klimazone: A B C D E F



Ug 1,0 Uw 1,4 Geräuschreduktion = 36db

Geeignet für Klimazone: A B C D E F



Ug 1,1 Uw 1,6 Geräuschreduktion = 34db

Geeignet für Klimazone: A B C D E F



Ug 2,7 Uw 2,7 Geräuschreduktion =32 dB

Geeignet für nicht bewohnbare Räume

CRISTAL AUSSTATTUNGEN

Beim Modell XL können die folgenden elektrischen oder solaren CRISTAL Ausstattungen vormontiert werden.

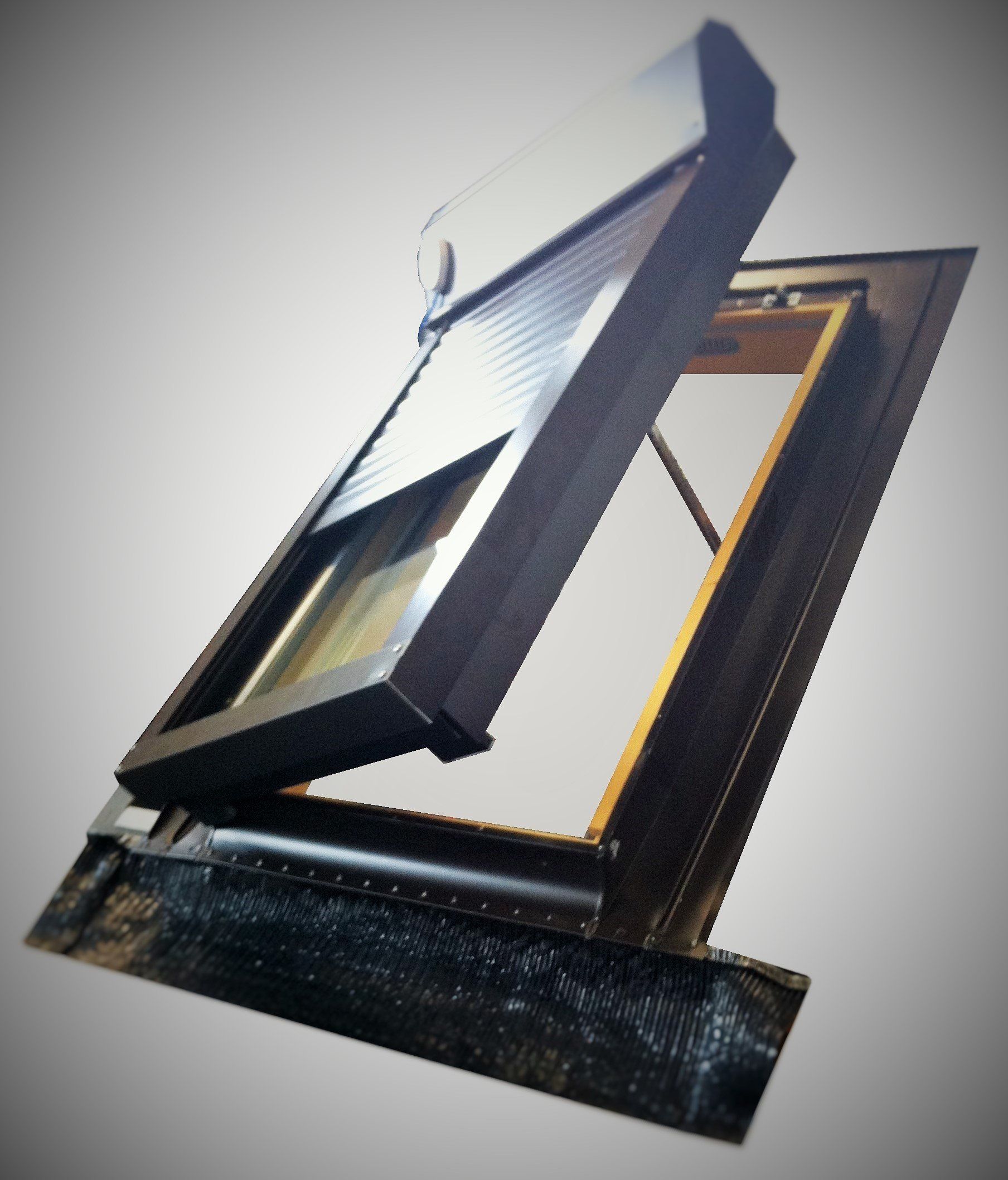

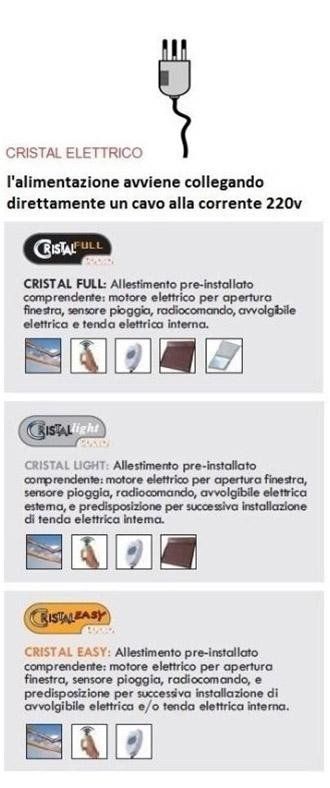

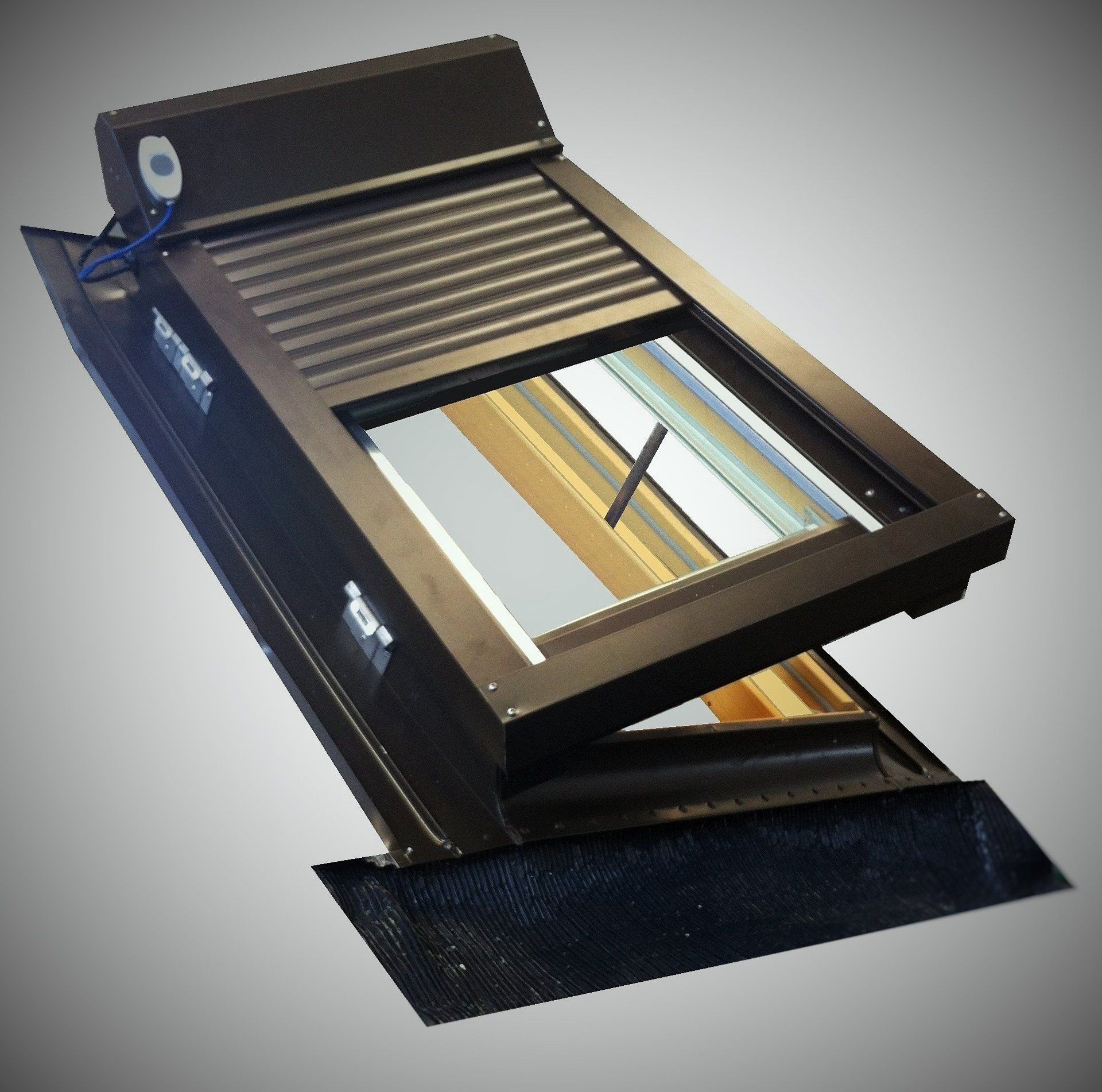

Ausstattung Cristal Elektrisch

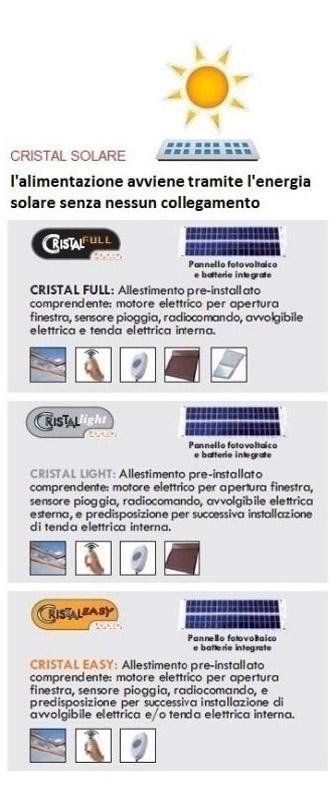

Ausstattung Cristal Solar

MONTIERBARES ZUBEHÖR

Beim Modell BP kann das folgende Zubehör montiert werden:

ZUBEHÖRTEILE
