MOD AMLQ

Manuelle quadratische Öffnung, bestehend aus Rahmen und Hilfsrahmen aus stranggepresster natürlicher Aluminiumlegierung UNI6060, durch Anfasen montiert, komplett mit Dichtung, Scharnieren aus Aluminium, Nieten und Schrauben aus Edelstahl. Die Öffnungsvorrichtung kann mit einer Klappenöffnung als Mannloch oder mit Endlosschraube geliefert werde. Das Klappenelement aus verzinktem Stahl, Haltebügel aus verzinktem Stahl und 2 Gasfedern kann nur intern sein und wird manuell an der Kuppel aktiviert. Die Endlosschraube (300 mm Hub) wird mit einer beweglichen Stange mit Hagen bewegt (mit Längen von 2 - 2,5 - 3 Metern), Haltebügel aus eloxiertem Aluminium.

Kuppel Modell AMLQ

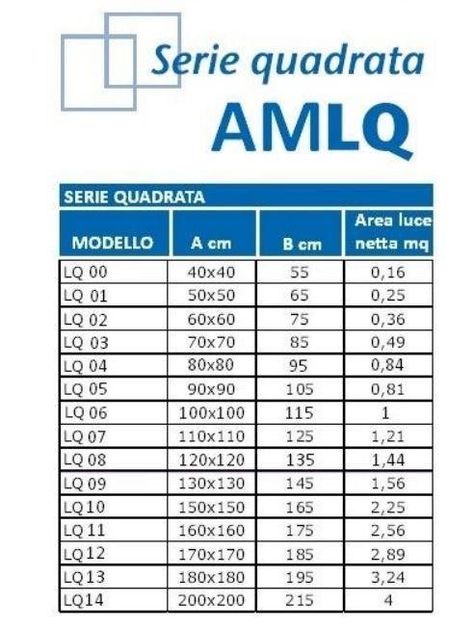

STANDARD-ABMESSUNGEN

Abmessung A lichtes Durchgangsmaß - Abmessung B äußeres Licht Kuppel

AMLQ.
