L

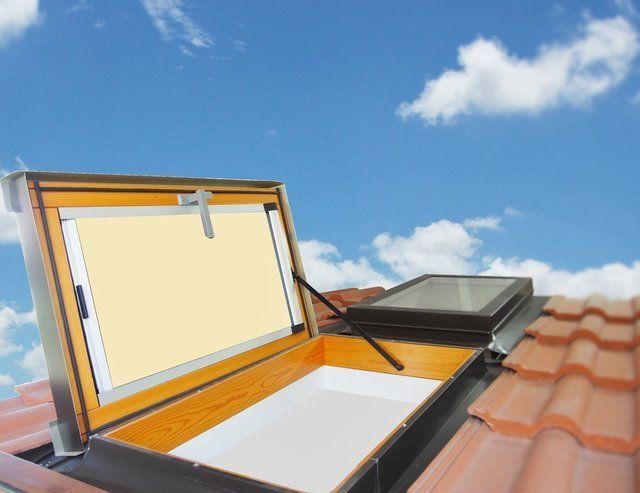

Dank der an der Seite angebrachten Scharniere steht das Oberlicht Modell L mit Falt-Schiebe / Seiten-Öffnung nicht nach Innen über, wodurch ein einfacher Zugang nach Außen geschaffen und der gesamte innere Bereich des Rahmens genutzt wird. Das Modell L wird als Monoblock mit vormontierter Verbindung geliefert, für einen einfachen und schnellen Einbau. Die Öffnung des Fensters beträgt 90° und wird durch einen Bolzen blockiert. Dieses Oberlicht-Modell wird mit dem Handgriff an der Seite geliefert. Das Modell L ist das Oberlicht mit dem bequemsten Ausgang. Man kann sich die Seite der Öffnung für die Kopplung der Brüstung aussuchen.

Oberlicht Modell L

ART DER ÖFFNUNG

Standard-Öffnung

1 - Standard-Seitenöffnung Drücken nach rechts und Griff links für einen einfachen Zugang an die Abdeckung

LINKES ANLEGEN FÜR DAS ANBRINGEN DER BRÜSTUNG

Invertierte Öffnung

- Invertierte Seitenöffnung auf Anfrage Drücken nach links und Griff rechts für einen einfachen Zugang an die Abdeckung

RECHTES ANLEGEN FÜR DAS ANBRINGEN DER BRÜSTUNG

ÖFFNUNGSGRIFF
______________________________________________________________________________

Bei den Fenstern von Luxin des Modells L befindet sich der Handgriff auf der Seite des Flügels, was folgendes ermöglicht:

Griff geschlossen

1) Das Fenster mit gesichertem Flügel öffnen und hermetisch verschließen.

Griff bei geschlossenem Fenster.

Fenster blockiert

2) Fenster blockiert und Flügel gesichert, aber in Lüftungsstellung.

Handgriff bei geöffnetem Fenster

3) Handgriff bei geöffnetem Fenster

ÖFFNEN NUR VON AUSSEN

ÄUSSERE ÖFFNUNG

Beim Modell L ist es möglich, eine Vorrichtung anzubringen, die das Öffnen NUR von Außen ermöglicht, ohne inneren Griff.

ÄUSSERE ÖFFNUNG

EINBAU

Einbau

Die Fenster Mod. L von Luxin können mit einer Neigung ab 8° eingebaut werden

STANDARD-ABMESSUNGEN

(Anm.: Außenabmessung Rahmen Basis x Höhe)

Standard-Abmessungen

Das Modell L ist in 4 Standardgrößen ab Lager verfügbar, mit einer Lieferzeit von 3-4 Tagen ab Bestellung.

nach Maß

Dieses Modell kann auch nach Maß angefertigt werden, mit individuellen Größen nach Kundenwunsch mit Lieferung in etwa 4/5 Wochen ab Bestellung.

Tabelle Standardgrößen Modell L

FARBE HOLZ INNEN

Standard Lackierung

- Nicht lackiert serienmäßig sofort lieferbar

Lackierungen auf Anfrage

- Andere Farben auf Anfrage innerhalb von etwa 2/3 Wochen ab Bestellung verfügbar

RAL-Farbton nach Wahl

Möglichkeit der Lackprobe auf Anfrage

Lieferung etwa 2/3 Wochen ab Bestellung

KEHLEN UND ÄUSSERE VERBINDUNGEN

Äußere Verbindungen für Oberlichter


Die Verbindungen können aus dunkelbraunem Aluminium, natürlichem Kupfer oder auf Anfrage aus natürlichem Aluminium bestehen.

Am Ende der Kehle wird auf der Unterseite eine formbare plissierte Flügelscheibe geliefert, damit die Ziegel und Dachpfannen abmontiert werden können.

MONOBLOCK-KEHLE

Das Fenster Modell B wird mit einer vormontierten Monoblock-Kehle für die Abdeckung des Fensterrahmens geliefert, für den externen Abfluss des Regenwassers.

Detail Kehle

Auf Anfrage sind Kehlen mit besonderen, individuellen Farben erhältlich.

Einbaubare Verglasungen

Einbaubare Verglasungen

Ug 1,6 Uw 2,3

Geeignet für die Klimazone A-B



Ug 3,0 UW 3,2

Geeignet für nicht bewohnbare Räume

ZERTIFIZIERUNGEN

MONTIERBARES ZUBEHÖR

Zubehör
